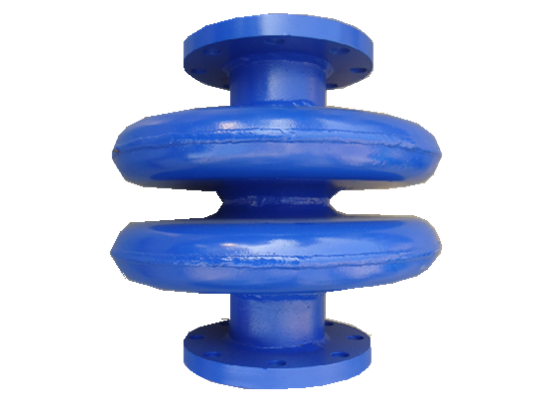

煙臺板盒補償器是一種撓性、薄壁、有橫向波紋的具有伸縮功能的器件,它由金屬波紋管與構件組成。板盒補償器的工作原理主要是利用自身的彈性變形功能,補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、角向、側向及其組合位移,補償?shù)淖饔镁哂心蛪骸⒚芊?、耐腐蝕、耐溫度、耐沖擊、減振降噪的功能,起到降低管道變形和提高管道使用壽命的作用。
板盒補償器按是否能吸收管道內介質壓力所產生的壓力推力(盲板力),可分為無約束型波紋管補償器和有約束型補償器;按波紋管的位移型式,可分為軸向型補償器、橫向型補償器、角向型補償器及壓力平衡型波紋管補償器。
板盒補償器安裝注意事項
1、 補償器的安裝應按照管系施工圖及補償器安裝說明書要求進行;
2、 安裝補償器的管道必須恰當?shù)募右詫?dǎo)向和固定才能使補償器發揮作用,因此導向和固定支架的設置必須嚴格按設計部門有關技術資料進行。對于導向、固定支架的設置原則,請參考“波紋補償器安裝指南”;
3、 補償器用的波紋管是用薄壁不銹鋼板成型的,因此在運輸、吊裝和焊接期間要注意不要敲擊、劃傷、引弧、焊接飛濺等原因使波紋管損壞;
4、 安裝前應清除波紋管及管道內異物,保證波紋管正常運動;
5、 對有流向要求的補償器應按介質流向箭頭的要求進行安裝;
6、 為了使波紋管處于良好的工作狀態,安裝時不能用補償器的變形,包括軸向、橫向、扭轉等就形來調正管系位置安裝誤差;
7、 補償器安裝完畢后,在系統運行前要拆除所有涂黃色的運輸固定螺桿;
8、 織物纖維補償器因不承受拉伸位移安裝時要適當進行預壓縮,管線不能偏轉、錯位以及軸向延伸,須注意柔性圈帶的保護,防止劃傷,安裝完畢,盡快拆除撐板,使之處于正常工作狀態。
