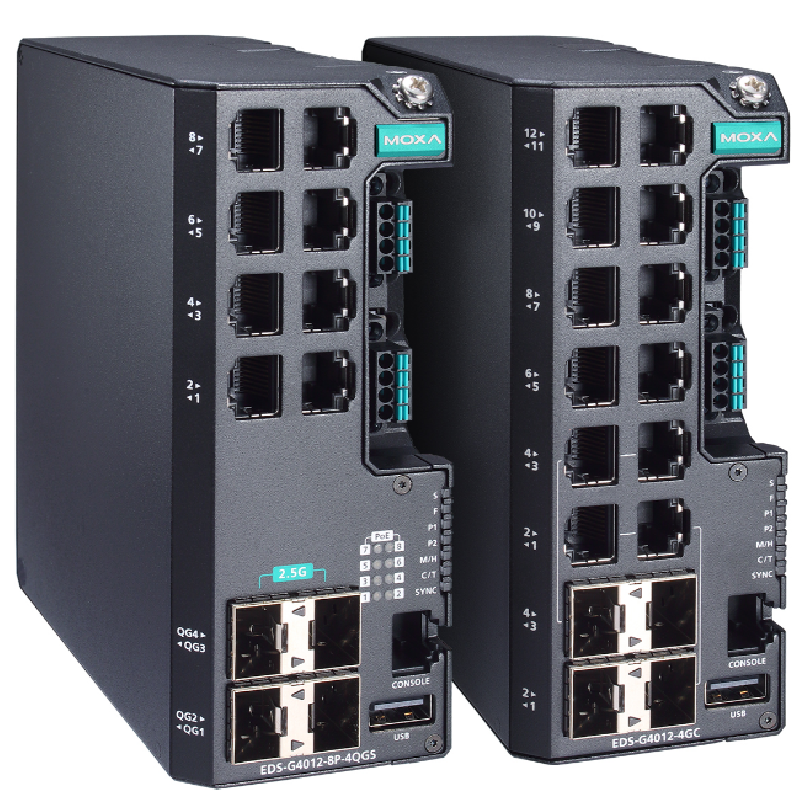

MOXA EDS-G4012-4GC-LV  EDS-G4012-4GC-LV-T 12G 端口全千兆網管型以太網交換機

EDS-G4012 系列配備 12 個千兆以太網端口和多達 4 個 1 Gbps 或 2.5 Gbps SFP 插槽，非常適用于將現有網絡升級至千兆速率，或者構建新的全千兆骨干網絡。千兆傳輸速率提高了帶寬，實現高性能網絡快速傳輸大量視頻、語音和數據。此系列還配備 8 個 10/100/1000BaseT(X) 802.3af (PoE)、802.3at (PoE+) 和 802.3bt 的端口選件型號，用于連接高帶寬需求的 PoE 設備。

Turbo Ring、Turbo Chain 和 RSTP/STP 等以太網冗余技術，增強了系統可靠性和骨干網絡可用性。EDS-G4012 系列專為嚴苛要求的應用而設計，例如：視頻和過程監控、ITS 和 DCS 系統，這些應用均可受益于可擴展的骨干通信。

EDS-G4012 系列符合 IEC 62443-4-2 和 IEC 62443-4-1 工業網絡安全認證，涵蓋產品安全和安全開發生命周期要求，可幫助我們的客戶滿足安全工業網絡設計的合規性要求。

特點和優勢

•  根據 IEC 62443-4-1 開發并符合 IEC 62443-4-2 工業網絡安全標準

•  支持 IEEE 802.3bt PoE，單端口輸出高達 90 W

•  通過支持高達 2.5 Gbps 的光纖 SFP 插槽增加帶寬能力

•  支持 Turbo Ring 和 Turbo Chain（自愈時間<50 ms @ 250 臺交換機），以及 RSTP/STP 網絡冗余

•  多種電源輸入選項，可靈活部署

•  緊湊而靈活的外殼設計，適合狹窄空間

•  MXstudio 輕松實現可視化的工業網絡管理

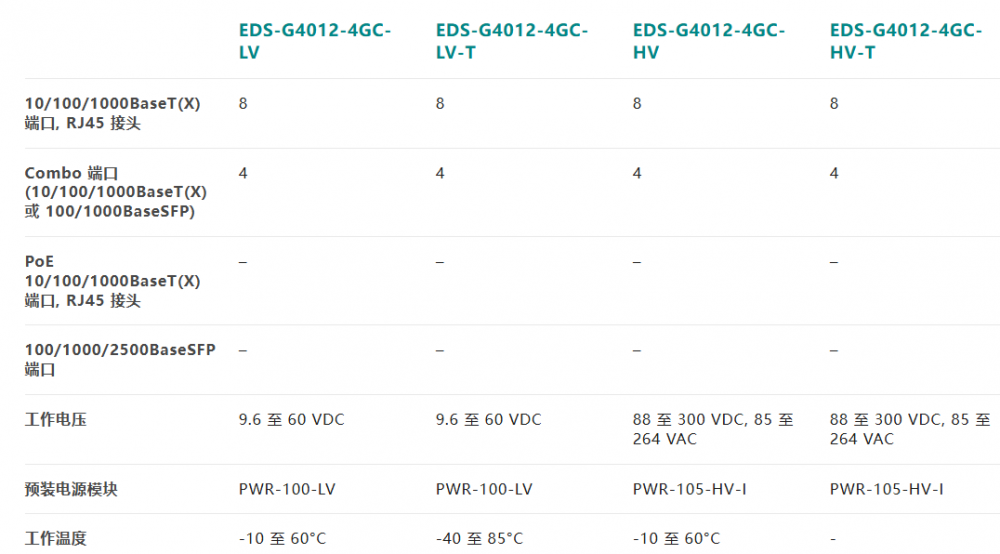

以太網接口

• 10/100/1000BaseT(X) 端口（RJ45 接頭）



  EDS-G4012-4GC-HV/-LV/-T 型號：8
  自動 MDI/MDI-X 連接
  速率自適應
  全/半雙工模式

• Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP）



  EDS-G4012-4GC-LV/-HV/-T 型號：4

• PoE 端口（10/100/1000BaseT(X)，RJ45 接頭）



  EDS-G4012-8P-4QGS-LVA/-LVB/-T 型號：8

• 1000/2500BaseSFP 插槽



  EDS-G4012-8P-4QGS-LVA/-LVB/-T 型號：4

• 標準



  IEEE 802.3，用于 10BaseT
  IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
  IEEE 802.3ab，用于 1000BaseT(X)
  IEEE 802.3z，用于 1000BaseX
  IEEE 802.3bz，用于 2.5GBaseX
  IEEE 802.3x，用于流量控制
  IEEE 802.3ad，用于 LACP 端口聚合
  IEEE 802.1Q，用于 VLAN 標記
  IEEE 802.1D-2004，用于生成樹協議 (STP)
  IEEE 802.1w，用于快速生成樹協議 (RSTP)
  IEEE 802.1p，用于服務等級
  IEEE 802.1X，用于授權認證

以太網軟件特性

• 工業協議



  EtherNet/IP
  Modbus TCP
  PROFINET IO Device

• 管理



  IPv4/IPv6
  流量控制
  背壓流量控制
  DHCP Server/Client
  ARP
  RARP
  LLDP
  端口鏡像（SPAN、RSPAN）
  Linkup Delay
  SMTP
  SNMP Trap
  SNMP Inform
  SNMPv1/v2c/v3
  RMON
  TFTP
  SFTP
  HTTP
  HTTPS
  Telnet
  Syslog
  Private MIB（私有 MIB）
  光纖監測

• 過濾



  GMRP
  GVRP
  GARP
  802.1Q VLAN
  IGMP Snooping v1/v2/v3
  IGMP Querier

• 冗余協議



  STP
  RSTP
  Turbo Ring v2
  Turbo Chain
  環網耦合
  雙歸屬
  MRP
  鏈路聚合
  MSTP

• 安全



  廣播風暴保護
  速率限制
  信任訪問控制
  靜態端口鎖定
  MAC Sticky
  HTTPS/SSL
  SSH
  RADIUS
  TACACS+
  登錄和密碼策略
  訪問控制列表
  DHCP Snooping

• 對時服務



  SNTP
  NTP Server/Client
  NTP 授權認證
  基于硬件的 IEEE 1588v2 PTP
  支持的電源配置文件：IEEE 1588 Default 2008、IEC 61850-9-3-2016、IEEE C37.238-2017

• 協議



  IPv4/IPv6
  TCP/IP
  UDP
  ICMP
  ARP
  RARP
  TFTP
  DNS
  NTP Client
  DHCP Server
  DHCP Client
  802.1X
  QoS
  HTTPS
  HTTP
  Telnet
  SMTP
  SNMPv1/v2c/v3
  RMON
  Syslog

• MIB



  P-BRIDGE MIB
  Q-BRIDGE MIB
  IEEE8021-SPANNING-TREE-MIB
  IEEE8021-PAE-MIB
  IEEE8023-LAG-MIB
  LLDP-EXT-DOT1-MIB
  LLDP-EXT-DOT3-MIB
  SNMPv2-MIB
  RMON MIB Groups 1、2、3、9

交換特性

• MAC 地址表大小



  16 K

• 巨型幀大小



  9.216 KB

• VLAN 數量



  256

• VLAN ID 范圍



  VID 1 至 4094

• IGMP 分組



  512

• 優先級隊列



  4

• 數據包緩沖區大小



  1 MB

LED 接口

• LED 指示燈



  PWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC

串口界面

• Console 端口



  RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

USB 接口

• USB 接頭



  USB Type A（預留）

輸入/輸出接口

• 報警功能通道



  1，具有載流能力的繼電器輸出：1 A @ 24 VDC

• 數字輸入通道



  1

• 數字輸入



  +13 至 +30 V 表示狀態 1
  -30 至 +3 V 表示狀態 0
  輸入電流：8 mA

• 按鈕



  復位按鈕

DIP 開關配置

• DIP 開關



  Turbo Ring、Master、耦合器、預留

電源參數

• 連接



  2 個可拆卸 4 觸點接線端子

• 預裝電源模塊



  -LV/-LV-T 型號：PWR-100-LV
  -HV/-HV-T 型號：PWR-105-HV-I
  -LVA/-LVA-T 型號：PWR-101-LV-BP-I
  -LVB/-LVB-T 型號：PWR-103-LV-VB-I

• 注意



  EDS-G4012 系列支持模塊化電源。型號名稱和電源參數由安裝的電源模塊決定。
  例如：
  EDS-G4012-4GC-T + PWR-100-LV = EDS-G4012-4GC-LV-T
  EDS-G4012-4GC-T + PWR-105-HV-I = EDS-G4012-4GC-HV-T
  如果安裝其他電源模塊，請參見相應型號的規范。例如，如果用 PWR-105–HV-I 更換 EDSG4012-4GC-LV-T 的電源模塊，請參見 EDS-G4012-4GC-HV-T 的規范。

• 輸入電壓



  -LV/-LV-T 型號：12/24/48 VDC，冗余雙輸入
  -HV/-HV-T 型號：110/220 VDC/VAC，單輸入
  -LVA/-LVA-T 型號：48 VDC，冗余雙輸入
  -LVB/-LVB-T 型號：12/24/48 VDC，冗余雙電源輸入

• 工作電壓



  -LV/-LV-T 型號：9.6 至 60 VDC
  -HV/-HV-T 型號：88 至 300 VDC，85 至 264 VAC
  -LVA/-LVA-T 型號：44 至 57 VDC（針對 PoE+ 輸出，建議 > 52 VDC）
  -LVB/-LVB-T 型號：12 至 57 VDC（針對 PoE+ 輸出，建議 > 52 VDC）

• 輸入電流



  -LV/-LV-T 型號：12-48 VDC，1.50-0.40 A 或 24 VDC，0.70 A
  -HV/-HV-T 型號：110-220 VAC，50-60 Hz，0.30-0.20 A 或 110-220 VDC，0.30-0.20 A
  -LVA/-LVA-T 型號：48 VDC，5.42 A
  -LVB/-LVB-T 型號：12/48 VDC，7.46/4.27 A 或 24 VDC，7.26 A

• 功耗（）



  EDS-G4012-4GC-LV(-T) 型號：12.68 W
  EDS-G4012-4GC-HV(-T) 型號：15.8 W
  EDS-G4012-8P-4QGS-LVA(-T) 型號：
  無 PoE：15.58 W
  帶 PoE： 240 W，針對 PD 總功耗 @ 48 VDC 輸入
  EDS-G4012-8P-4QGS-LVB(-T) 型號：
  無 PoE：17.96 W
  帶 PoE：
  180 W，針對 PD 總功耗 @ 48 VDC 輸入；
  150 W，針對 PD 總功耗 @ 24 VDC 輸入；
  62 W，針對 PD 總功耗 @ 12 VDC 輸入

• PoE 電源輸出（單端口）



  90 W

• 過載電流保護



  支持

• 反接保護



  支持

機械特性

• IP 等級



  IP40

• 尺寸



  55 x 140 x 122.5 mm（2.17 x 5.51 x 4.82 英寸）

• 重量



  EDS-G4012-4GC(-T) 型號：881.5 g (1.94 lb)
  EDS-G4012-8P-4QGS(-T) 型號：972 g (2.14 lb)

• 安裝



  導軌式安裝
  壁掛式安裝（附可選套件）

• 外殼



  金屬

工作環境

• 工作溫度



  標準型號：-10 至 60°C（14 至 140°F）
  寬溫型號：-40 至 75°C（-40 至 167°F）

• 存儲溫度（含包裝）



  -40 至 85°C（-40 至 185°F）

• 相對濕度



  5 至 95%（非冷凝）

安規認證

• 工業網絡安全



  IEC 62443-4-1
  IEC 62443-4-2

• 安全



  UL 61010-2-201
  EN 62368-1 (LVD)

• EMC



  EN 55032/35
  EN 61000-6-2/-6-4

• EMI



  CISPR 32，F(xiàn)CC Part 15B Class A

• EMS



  IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
  IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
  IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
  IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
  IEC 61000-4-6 CS：10 V
  IEC 61000-4-8 PFMF

• 海事



  -LV/-LV-T、PoE/PoE-T 型號：DNV、ABS、NK、LR

• 振動



  IEC 60068-2-6

• 沖擊



  IEC 60068-2-27

• 自由落體



  IEC 60068-2-32

• 軌道交通



  EN 50121-4

• 交通控制



  NEMA TS2

• 變電站



  IEC 61850-3
  IEEE 1613 Class 1

MTBF

• 時間



  EDS-G4012-4GC-HV/HV-T：456,870 小時
  EDS-G4012-4GC-LV/LV-T：867,981 小時
  EDS-G4012-8P-4QGS-LVA/LVA-T：799,780 小時
  EDS-G4012-8P-4QGS-LVB/LVB-T：759,924 小時

• 標準



  Telcordia SR332
