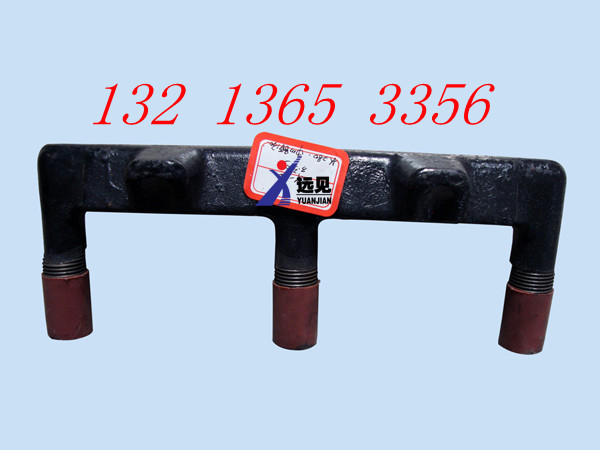

邯鄲113S011208-2型E型螺栓   邯鄲113S011208-2型E型螺栓  洛陽遠見礦山設備有限公司專業生產刮板機 轉載機用E型螺栓  橫梁   銷售電話：13213653356

鏈輪

鏈輪裝在機頭架上，主要由滾筒、鏈輪體組成。鏈輪為合金鋼鍛造的七齒鏈輪，齒面淬火處理。鏈輪組件運行 6 個月后，調轉 180°后安裝，以便使鏈輪齒的兩側面均勻

磨損。

機尾傳動部

主要由減速器、液力偶合器、電機、機頭架、回煤罩、鏈輪、舌板組件等組成

中部槽、開天窗槽、抬高槽

輸送機采用鑄焊封底式溜槽，槽間采用鍛造長環聯接；各種槽都設有底刮板鏈的觀察孔；開天窗槽用來處理底刮板鏈運行中發生的各種情況；機頭部、機尾部各設有 3 節

抬高槽，總變線量 52mm，保證采煤機自開缺口。

緊鏈裝置

緊鏈裝置包括緊鏈器和閘盤，緊鏈時和阻鏈器一起共同使用，由人工完成對輸送機鏈條的緊鏈過程。

西北奔牛 SZZ800/200中雙鏈刮板轉載機

機頭傳動部主要由機頭部分和動力部組成。機頭部分由鏈輪軸組、機頭架、伸縮槽、護板、撥鏈器等組成。動力部由減速器、半聯軸器、電機連接盤、聯接罩、電機等零部件組成。帶有法蘭盤的聯接罩將減速器、半聯軸器、電機等聯成一體，通過聯接板組裝在機頭架一側，通過減速器輸出軸的內花鍵與鏈輪軸組的外花鍵相嚙合，從而驅動鏈輪軸組。在減速器第一軸裝有緊鏈器完成緊鏈功能。伸縮槽液壓系統安裝在伸縮槽上，由操縱閥控制機頭部伸縮，以達到調節刮板鏈的作用。

機頭架為前開口式結構，用不同厚度的高強度板材拼焊，經機加工成型，具有強度高，剛性好等特點。前開口的圓弧頂端靠兩側板處設有鏈輪軸組的輔助支承，以縮小鏈輪軸組的支撐跨距，提高鏈輪軸組的強度和剛性。機頭架兩側均可安裝傳動裝置，鏈輪軸組安裝在前開口內，分別用兩個壓塊固定在機頭架前端。

機頭的安裝

a) 檢查組裝的各零部件，應完整無損，并擦洗干凈。

b) 在各零部件配合表面涂少量潤滑脂，以便安裝，拆卸和防銹。
