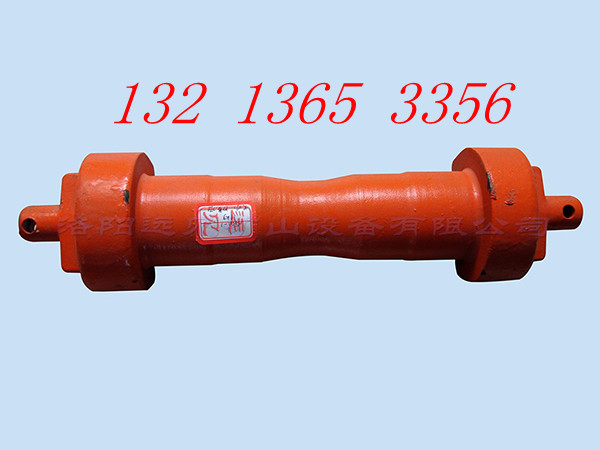

3LX06-1啞鈴銷 卡塊 彈簧銷   3LX06-1啞鈴銷 卡塊 彈簧銷   3LX06-1啞鈴銷 卡塊 彈簧銷   3LX06-1啞鈴銷 卡塊 彈簧銷   3LX06-1啞鈴銷 卡塊 彈簧銷 3LX06-1啞鈴銷 卡塊 彈簧銷   3LX06-1啞鈴銷 卡塊 彈簧銷

中部槽、開天窗槽、抬高槽

輸送機采用鑄焊封底式溜槽，槽間采用鍛造長環聯接；各種槽都設有底刮板鏈的觀

察孔；開天窗槽用來處理底刮板鏈運行中發生的各種情況；機頭部、機尾部各設有 3 節

抬高槽，總變線量 52mm，保證采煤機自開缺口。

緊鏈裝置包括緊鏈器和閘盤，緊鏈時和阻鏈器一起共同使用，由人工完成對輸送機

鏈條的緊鏈過程。

刮板鏈、調節鏈

輸送機刮板鏈為中雙鏈結構型式，圓環鏈屬礦用高強度圓環鏈；刮板通過 E 型螺栓

固定在圓環鏈的平環上；鏈段之間用接鏈環聯接，用做立環。調節鏈?zhǔn)怯脕?lái)調節刮板鏈

長度，以適應輸送機長度的變化，調節鏈的結構形式與刮板鏈完全相同。

安裝刮板鏈，固定刮板與鏈條的 E 型螺栓頭位于背離溜槽中板方向；刮板大圓弧面

輸送機的試運轉

輸送機安裝完成后，對輸送機進行全面檢查。

切斷輸送機電源，確保輸送機不能啟動，進行檢查。

所有需要潤滑的部件均已注入推薦量的正確品質的潤滑油和潤滑脂。

傳動部件都正確組裝并安裝在機架上。

確保鏈輪正確安裝、刮板鏈正確安裝、刮板鏈與鏈輪齒正確嚙合。

所有的聯接件安裝到位且正確擰緊。

所有的溜槽安裝到位、溜槽間搭接平滑，槽間聯接環及限位銷安裝到位。

所有的刮板都在鏈道內、鏈條無纏結、軌道無阻塞。

所有擋板及電纜槽安裝到位。

液壓控制系統安裝正確。

電纜控制線路正確聯接，無損壞。

減速器及電動機的水冷系統正確安裝。

接通輸送機電源，進行檢查。

點動電動機，確保機頭、機尾傳動部的電動機旋轉方向協調一致。

中部槽和調節槽

中部槽是本機重要的工作部件。它由兩塊對稱放置的槽幫和中板焊接。在槽幫一端焊有聯接銷，另一端焊有聯接耳，兩槽幫外側凹部各焊4個支座。在槽幫兩端經中頻淬火處理，提高了槽幫的耐磨性能。

中部槽間相連時，經一節槽的槽幫上聯接銷插入另一節槽幫外凹部?jī)?nèi)，用特殊螺栓穿過聯接銷和聯接耳將各節槽聯在一起，使其能在垂直和水平面內相互偏轉3°。

在輸送機中還有機頭聯接槽、機尾聯接槽。用于機頭、機尾處向中部槽過渡連接，另外還有一米調節槽，半米調節槽，以上兩種調節槽為調節輸送機的長度而設置的。

刮板鏈和調節鏈

刮板鏈鋪在中部槽的上下槽中，繞過機頭和機尾處的鏈輪構成封閉的無級鏈。鏈輪的轉動帶動刮板鏈在中部槽中運動完成運煤工作。每條刮板鏈由18x64-C圓環鏈、2塊軋制的異形工字鋼刮板、4個聯接環及四條M20×75的螺栓所組成。
