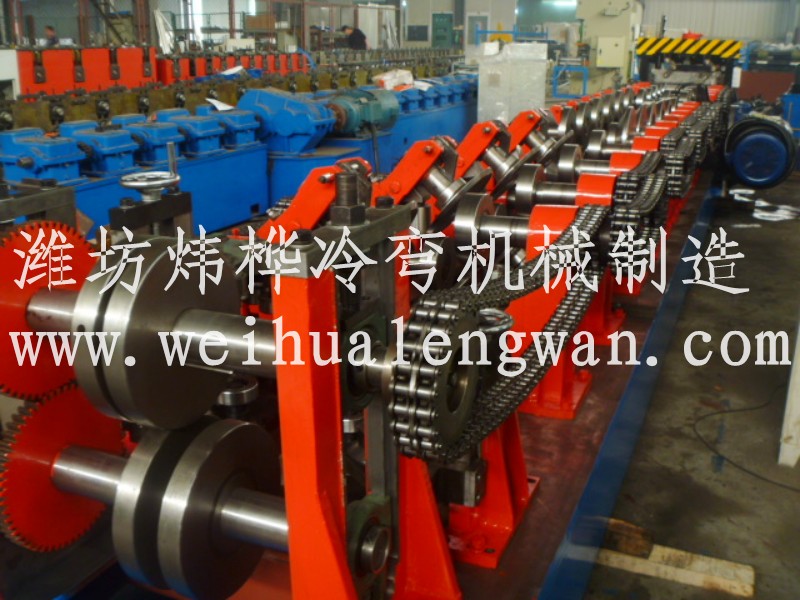

CZ互換成型設備、CZ檁條機
成型工藝
放料——校平——沖孔——成型——定尺、切斷——收料臺
設備結構概述
全、半自動CZ成型機采用同一套設備通過自動、手動簡單無級調節就可生產C/Z型檁條的各種規格，換規格時無須更換成型輥。生產過程采用自動控制方式，可根據輸入的檁條長度、縱向孔距、數量等參數進行自動沖孔、切斷、成型 。
設備簡要參數
用 途：建筑行業
原 產 地：中國山東濰坊
商標名稱：山東煒樺冷彎
證 書：CE
質 保 期：1年
售后服務：技術人員
包裝運輸：木箱加薄膜
操作系統：觸摸屏
重 量：20噸
占地空間： 18×3 ×1.5 （長×寬×高）米
設備主要參數
材料規格：Q235
生產速度：10-15m/min
切斷方式：液壓切斷
電壓參數：380，50Hz，3相
電氣控制：PLC
驅動電機：變頻電機驅動
鋼帶厚度：1.5-3mm
鋼帶寬度：≤ 350mm
軋輥材質：GCr15 淬火HRC58°-62°
液壓油型號：46#液壓油
齒輪油型號：18#齒輪油
總電機功率：22kw
液壓系統功率：5.5KW
最大承重鋼帶：35噸
主要軋輥數量：18
切斷尺寸公差：≤ ±0.5mm（長≤3000mm）
切斷模具材質： Cr12MoV
沖孔孔距橫向調節范圍：45~500mm
板長：2-6米
氣源：0.5m³/Min；壓力為0.7MPa
設備主要組成
C/Z型檁條機由導向、矯平裝置、2臺液壓沖孔裝置、液壓切斷裝置、可快速換型的輥壓成型機、電控系統、液壓系統等組成。
我公司生產的CZ互換自動成型生產線產品特點：
“煒樺冷彎”提供的CZ互換成型檁條機為定制化設備，可根據客戶的不同需求，集成生產所需的眾多工藝，如自動換料機、切割和沖壓系統，以及復雜的焊接、鉚接、折彎、搬運和包裝等系統。這些都將為提高生產能力帶來巨大的附加值。其生產的冷彎成型生產線設備：軋制材料的材質包括冷軋鋼帶、熱軋鋼帶、酸洗板（鋼帶）、彩鋼板（鋼帶）、鍍鋅鋼帶和不銹鋼帶等；專業制造能處理0.2mm—12mm厚金屬板材；生產出來的型材尺寸精度可以控制在0.05毫米以內，這在國內具有行業領先地位。
